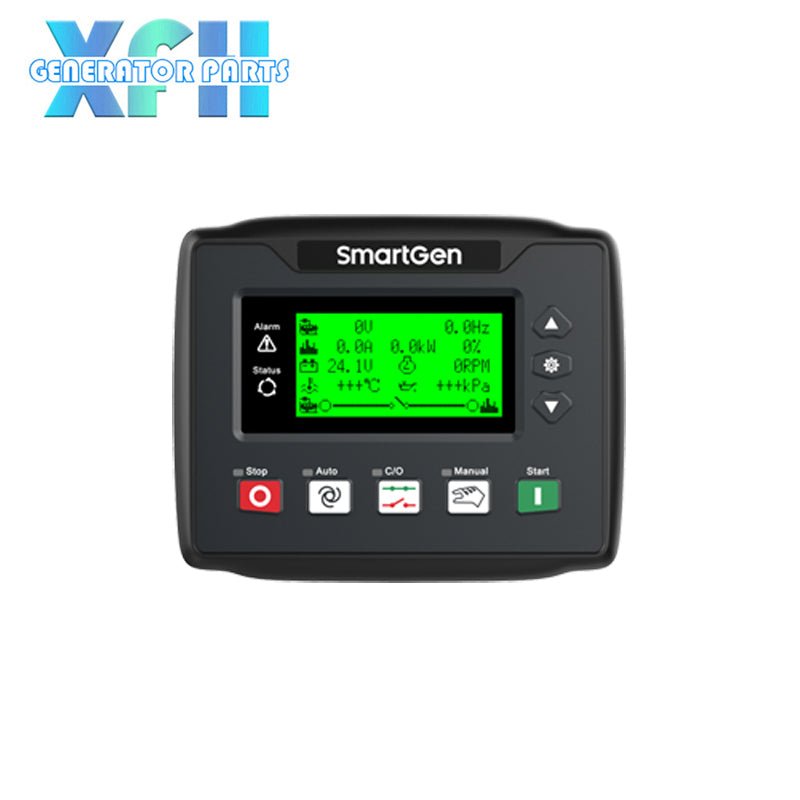

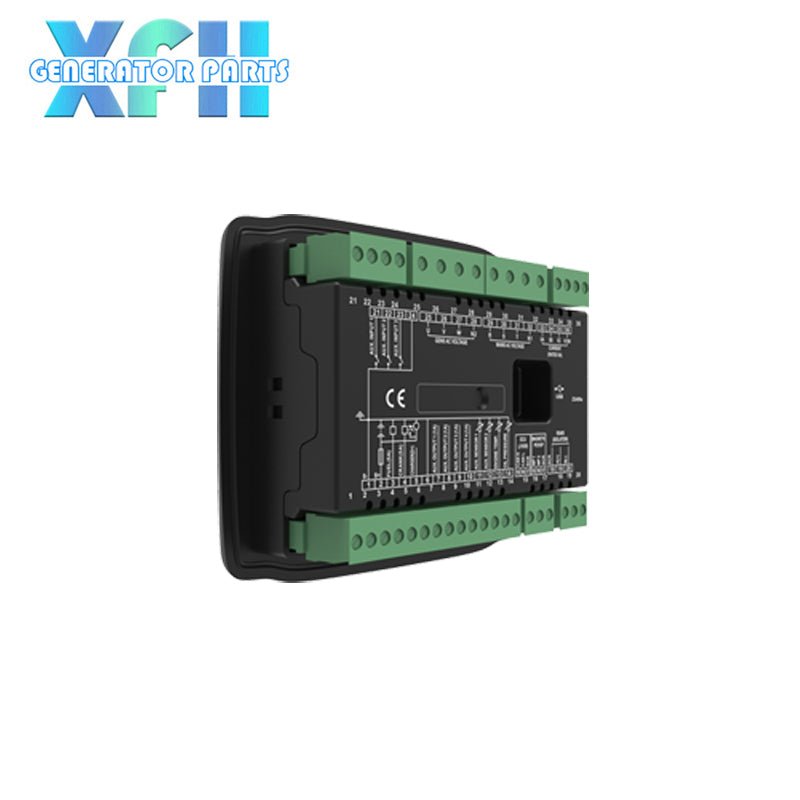

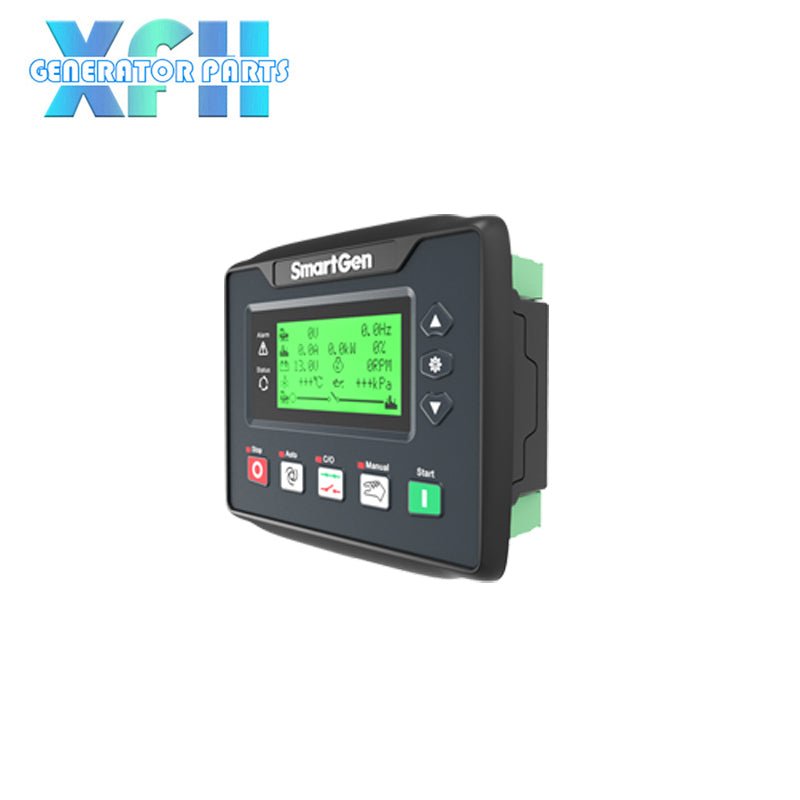

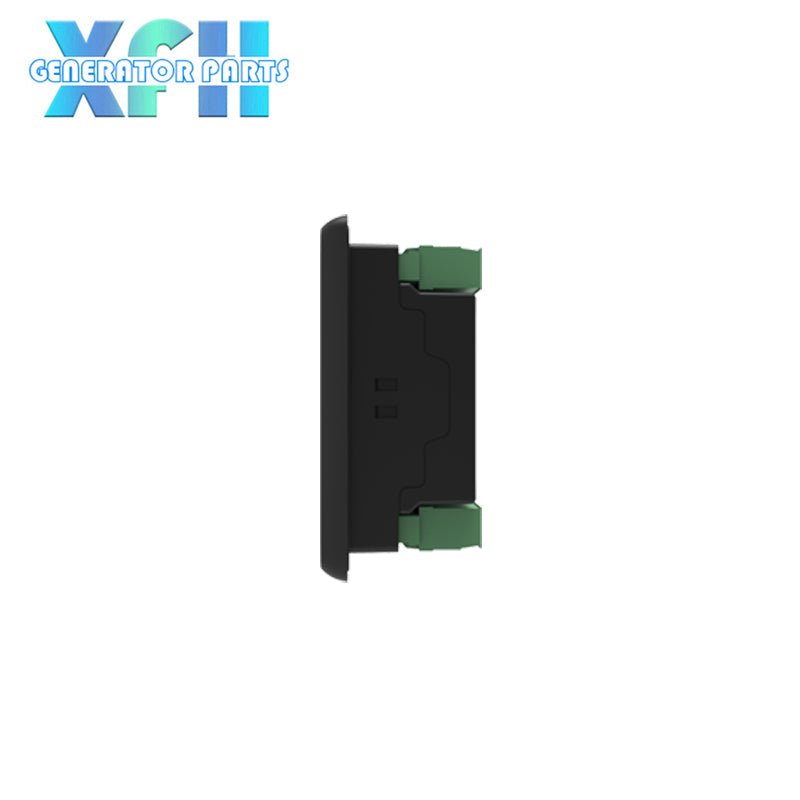

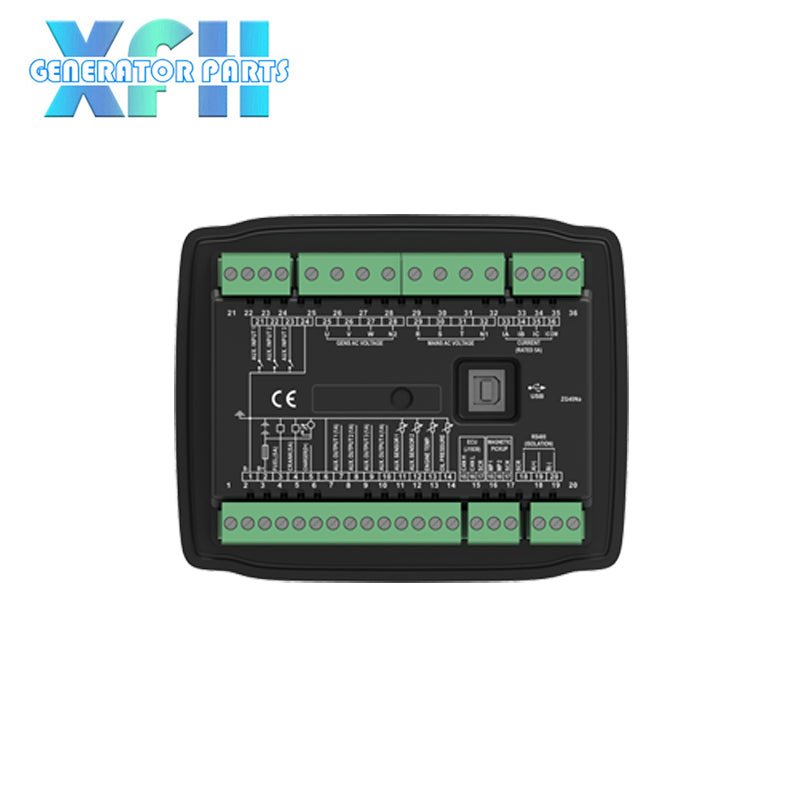

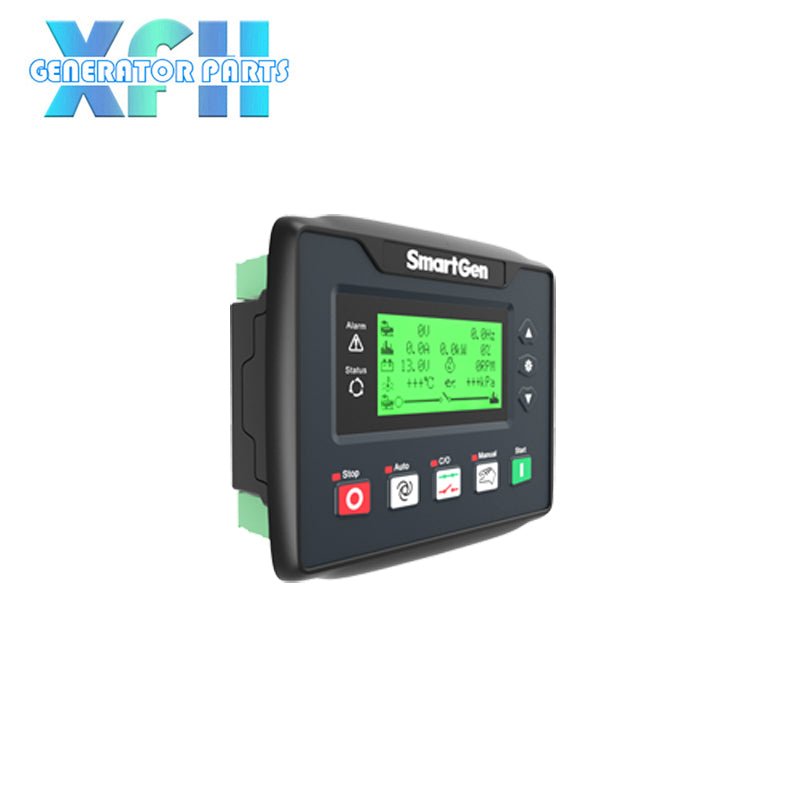

وحدة تحكم المولد Smartgen HGM4010NC

الأداء والخصائص

تحتوي وحدة التحكم من سلسلة HGM4000N على ستة أنواع:

HGM4010N/HGM4010NC/HGM4010CAN: ASM (وحدة البدء التلقائي)، تتحكم في المولد لبدء/إيقاف عن طريق الإشارة عن بعد؛

HGM4020N/HGM4020NC/HGM4020CAN: AMF (فشل التيار الكهربائي التلقائي)، تحديثات تعتمد على HGM4010N/HGM4010NC/HGM4010CAN، علاوة على ذلك، لديها مراقبة الكمية الكهربائية الرئيسية ووظيفة التحكم في النقل التلقائي للتيار الكهربائي/المولد، خاصة للنظام الأوتوماتيكي الذي يتكون من المولد والشبكة الرئيسية.

الميزات الرئيسية على النحو التالي:

1. شاشة LCD مقاس 132 × 64 بوصة مزودة بإضاءة خلفية، وواجهة لغة قابلة للتحديد (الصينية والإنجليزية والإسبانية والروسية والتركية والفرنسية والبرتغالية والبولندية)، وتشغيل بالضغط على الزر.

2. تم استخدام مادة الأكريليك ذات الشاشة الصلبة لحماية الشاشة مع وظائف مقاومة التآكل والخدش الرائعة.

3. يمكن استخدام لوحة السيليكون وأزرار الضغط في بيئة درجة الحرارة القصوى.

4. تتيح واجهة الاتصال RS485 وظائف "ثلاث عن بعد" (جهاز التحكم عن بعد، والقياس عن بعد، والاتصال عن بعد) وفقًا لبروتوكول MODBUS.

5. مجهزة بمنفذ CANBUS ويمكن التواصل مع المولد J1939. لا يمكن فقط مراقبة البيانات المستخدمة بشكل متكرر (مثل درجة حرارة الماء وضغط الزيت والسرعة واستهلاك الوقود وما إلى ذلك) لجهاز ECU، ولكن أيضًا التحكم في بدء التشغيل وإيقاف التشغيل ورفع السرعة وانخفاض السرعة عبر منفذ CANBUS (تحتاج إلى وحدة تحكم مع CANBUS واجهه المستخدم).

6. مناسبة لأنظمة 3 أسلاك 4 مراحل، 3 أسلاك 3 مراحل، 2 سلك أحادي الطور، وأنظمة 3 أسلاك ثنائية الطور بجهد 120/240 فولت وتردد 50/60 هرتز؛

7. يجمع ويظهر الجهد ثلاثي الطور والتيار ومعلمة الطاقة وتردد المولد أو التيار الكهربائي.

   مولد التيار الكهربائي

   جهد الخط (Uab وUbc وUca) جهد الخط (Uab وUbc وUca)

   جهد الطور (Ua وUb وUc) جهد الطور (Ua وUb وUc)

   التردد هرتز التردد هرتز

   تسلسل المرحلة تسلسل المرحلة

   حمولة

   الحالي Ia، Ib، Ic A (وحدة)

   كل مرحلة وإجمالي الطاقة النشطة P كيلو واط (وحدة)

   الطاقة التفاعلية Q kvar (وحدة)

   الطاقة الظاهرة S كيلو فولت أمبير (وحدة)

   عامل القدرة PF

   طاقة المولدات المتراكمة W kWh، kvarh، kVAh (الوحدة)

   نسبة الإخراج مع التحميل٪

8. بالنسبة للتيار الكهربائي، تحتوي وحدة التحكم على جهد زائد أو منخفض وفقدان وظائف الكشف عن الطور؛ بالنسبة للمولد، تحتوي وحدة التحكم على وظائف الجهد الزائد والناقص، والتردد الزائد والناقص، والتيار الزائد والطاقة الزائدة.
